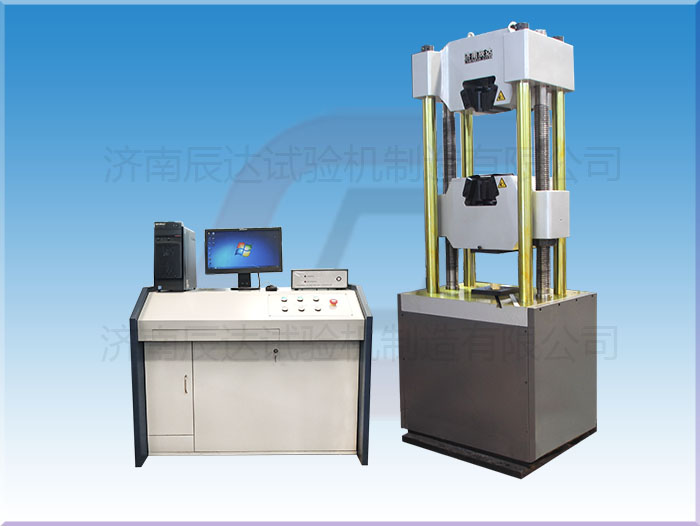

萬能試驗機傳感器的標定操作

以量程為50kN的傳感器為例，其他量程的傳感器的標定操作雷同。

1. 檔(量程)的標定：

①. 選擇檔(量程)：

②. 示值清零：應在力傳感器不受力的狀態下清零。

③. 選擇個標定點10.000kN：用鼠標點擊該行即可。(標定點應按從小到大的順序選擇進行標定)

對傳感器施力，用標準測力計測量當前傳感器受力的大小;

當標準測力計顯示當前傳感器受力的大小為10.000kN時，立即點擊標定按鈕。

④. 選擇第二個標定點：用鼠標點擊該行即可。

對傳感器施力，當標準測力計顯示當前傳感器受力的大小為20.000kN時，立即點擊標定按鈕。

⑤. 依次點選標定點30、40、50，按以上步驟將該量程(檔位)標定完畢。

2. 第二檔(25kN量程)的標定：

①. 選擇第二檔(25kN量程)：

②. 示值清零：

③. 各標定點的標定方法同檔標定的介紹。

3. 其他檔位(量程)的標定：

方法同檔。

二.引伸計的標定

以型號為25/50的引伸計為例：該引伸計的量程為25mm，標距為50mm。

其他量程的引伸計的標定操作雷同。

1. 檔(量程)的標定：

①. 選擇檔(量程)：

②. 示值清零：應在引伸計刀口(夾頭)距離為標距時清零。

可用引伸計標距儀(或卡尺)固定兩個刀口的位置。

③. 選擇個標定點25.0mm：用鼠標點擊該行即可。(應按從小到大的順序選擇標定點進行標定)

將刀口間的距離加大25mm，即調整為75mm;

④. 依次點選其它標定點，按以上步驟將該量程(檔位)標定完畢。

2. 其他檔位(量程)的標定：

標定方法同檔(25mm量程)的標定。
